おすすめのナロー用カプラー!グリニッジカップリング ~フック&ループ型カプラーの組み立て方~

2018年4月1日加筆・修正

f:id:narrow-gauge-shop:20170830160436j:plain

OOやOO-9の4mmスケールや7mmスケール、HOeなど幅広いモデルで使えるフック&ループ型カプラーです。完成品ではないため組み立てる必要がありますが、慣れてしまえば1個作るのに5分もかからないと思います。アンカプラーを使えば自動解放もできますし、プラ製のフック&ループ型カプラーよりも実感的です。PECOの傘下となったことでも有名なParkside Modelsの貨車キットに組み込むのに最適な製品です。

おすすめのナロー用カプラー!グリニッジカップリング ~フック&ループ型カプラーの組み立て方~

用意するもの

Greenwich ナロー用カプラー 組み立て方

  • Greenwich Coupling CPL1 OO/HO Narrow Gauge Couplings
  • カッター
  • ラジオペンチ
  • ピンセット
  • 瞬間接着剤

当店の販売ページは下のリンクからどうぞ。

Greenwich Coupling CPL1 OO/HO Narrow Gauge Couplings
Greenwich ナロー用カプラー
Greenwich ナロー用カプラー
Greenwich ナロー用カプラー

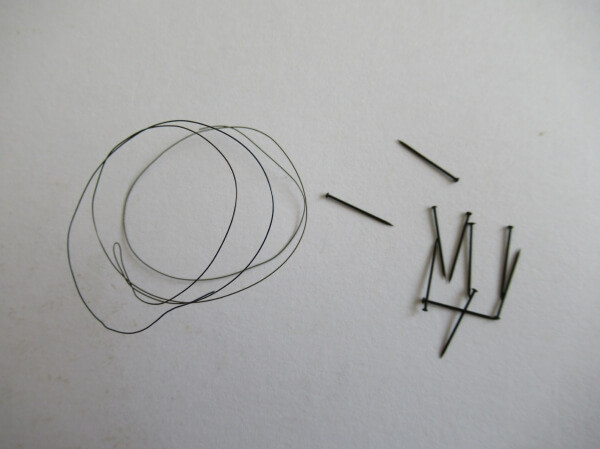

  • カプラー 10個分
  • ワイヤー / 固定ピン
  • 説明書

組み立て方

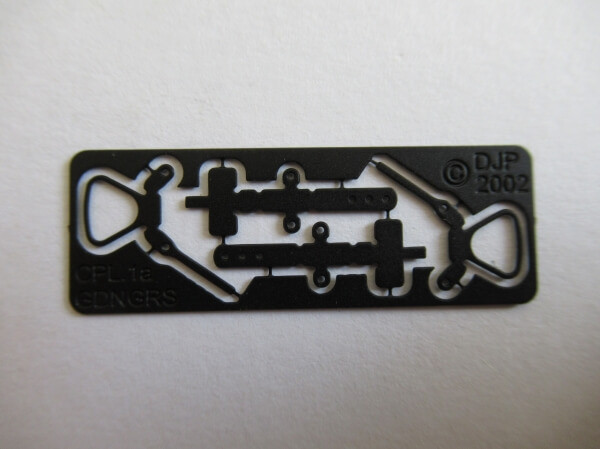

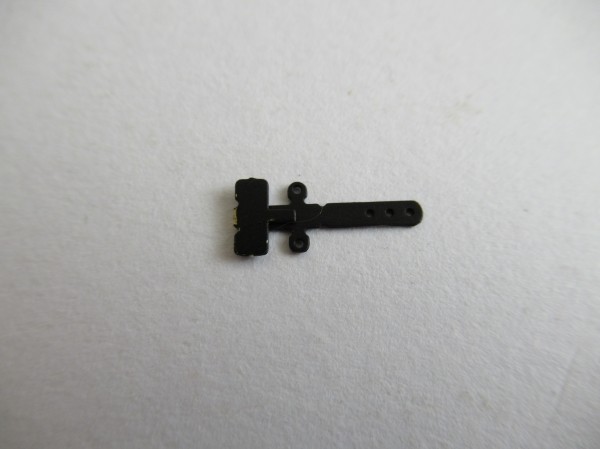

①パーツを切り離す

Greenwich ナロー用カプラー 組み立て方

カッターの刃で簡単に切り離せます。バリが残った場合は軽くやすりがけしましょう。

②シャンク部の形成
Greenwich ナロー用カプラー 組み立て方
Greenwich ナロー用カプラー 組み立て方

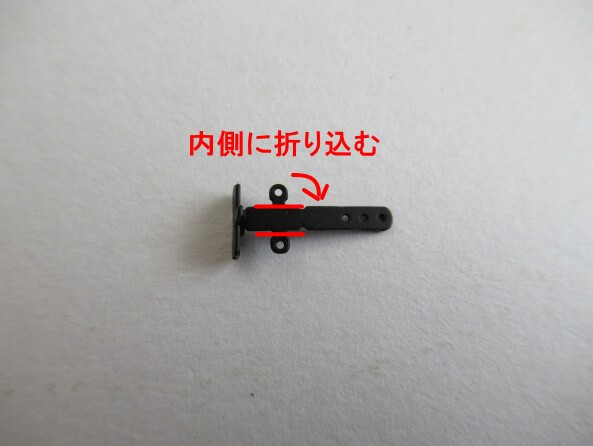

画像で示した赤い線の位置で内側に折りたたみます。

Greenwich ナロー用カプラー 組み立て方
Greenwich ナロー用カプラー 組み立て方

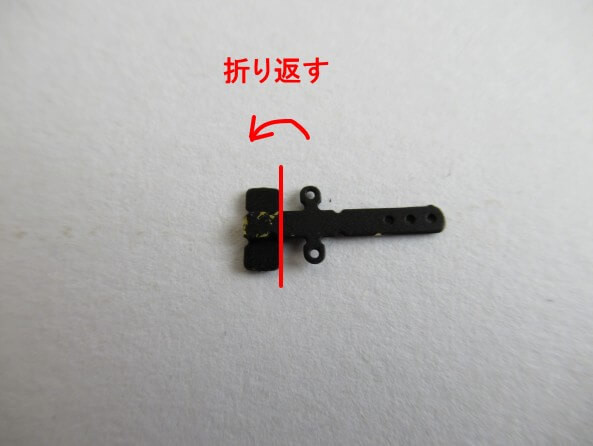

折りたたんだら裏返しします。画像で示した赤い線の位置で垂直に立つように折り返します。

Greenwich ナロー用カプラー 組み立て方
Greenwich ナロー用カプラー 組み立て方

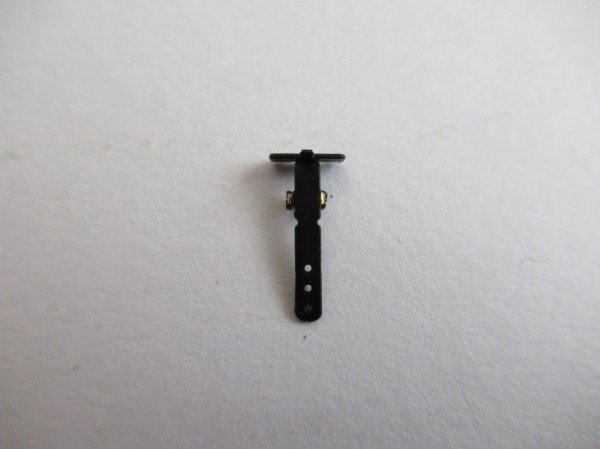

シャンク部を真上から見た画像です。ふたつの輪っかの部分を折り曲げます。輪っかの先端ではなく、できるだけ根本から曲げるようにしてください。

Greenwich ナロー用カプラー 組み立て方
Greenwich ナロー用カプラー 組み立て方

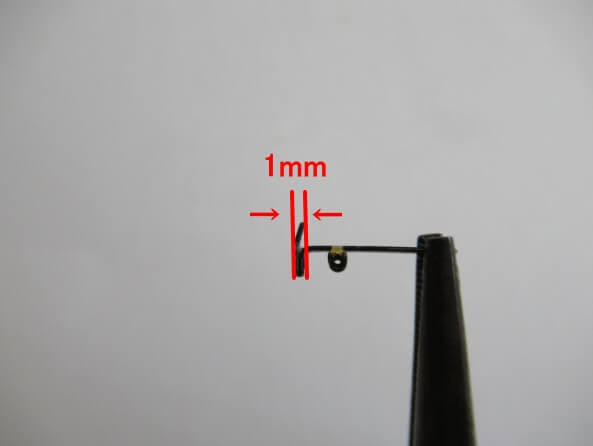

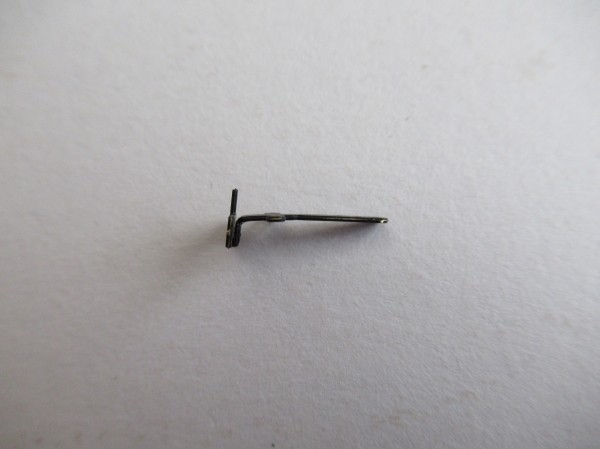

1枚目はシャンク部を真横から見た画像です。先端の部分を車体側(この場合は右)に少しだけ曲げます。画像で示している幅が約1mmくらいになるようにします。

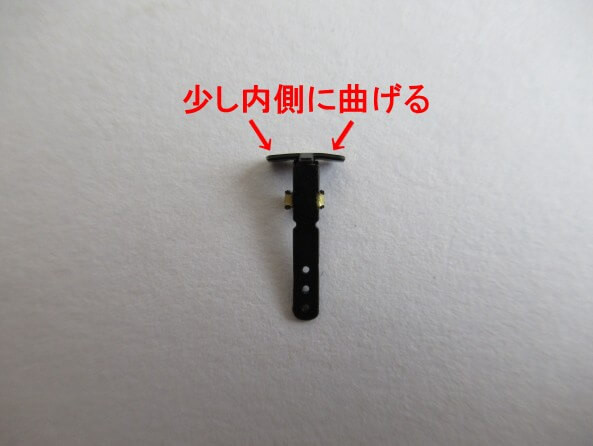

2枚目はシャンク部を真上から見た画像です。左右の端を少しだけ内側(車体側)に曲げます、

③フック部の形成
Greenwich ナロー用カプラー 組み立て方
Greenwich ナロー用カプラー 組み立て方

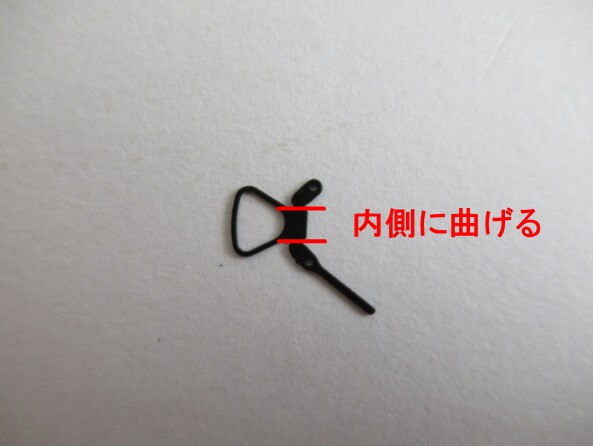

続いてフック部の形成です。画像で示した赤い線の位置で内側に折りたたみます。フックの根本から直角よりもやや開き気味くらいの位置まで曲げます。

④シャンク部とフック部の組み立て
Greenwich ナロー用カプラー 組み立て方
Greenwich ナロー用カプラー 組み立て方
Greenwich ナロー用カプラー 組み立て方
Greenwich ナロー用カプラー 組み立て方

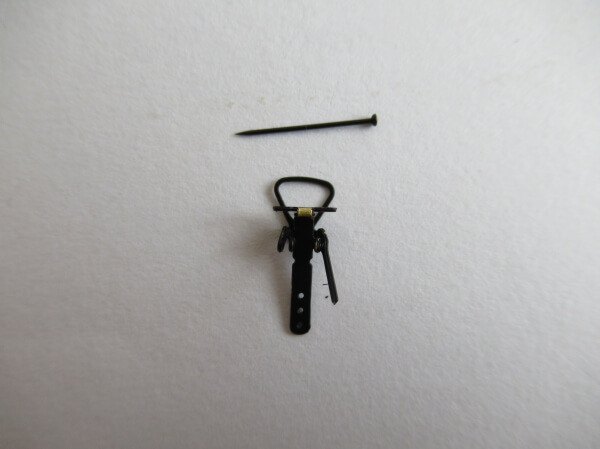

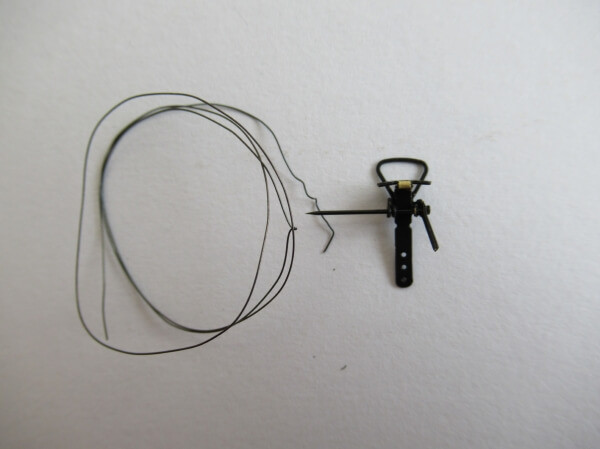

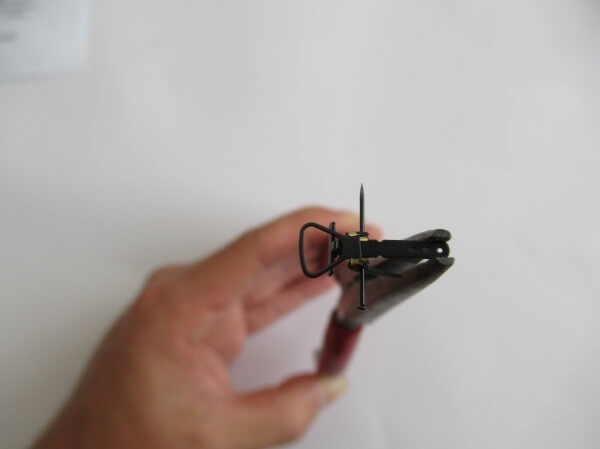

付属のピンを使って組み立てます。シャンク部の上にフック部を乗せて、輪っかの位置を合わせたら横からピンを差し込みます。

Greenwich ナロー用カプラー 組み立て方
Greenwich ナロー用カプラー 組み立て方
Greenwich ナロー用カプラー 組み立て方
Greenwich ナロー用カプラー 組み立て方

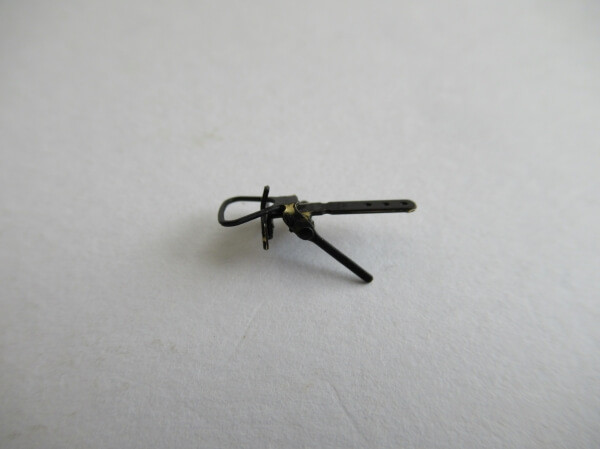

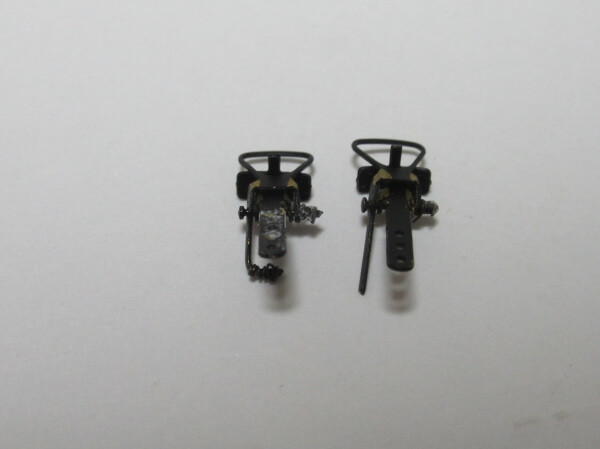

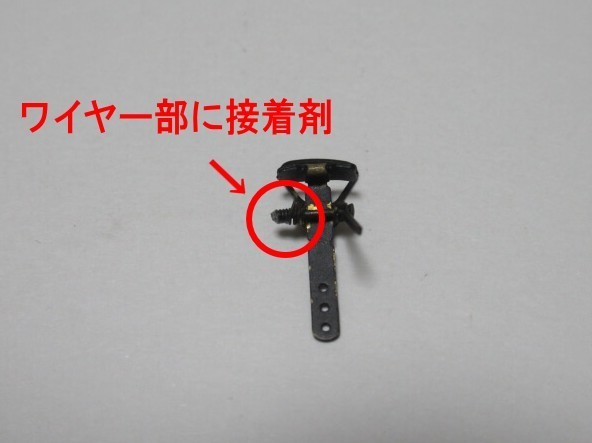

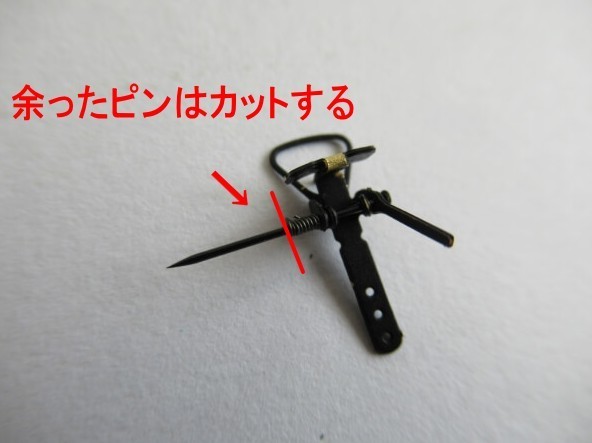

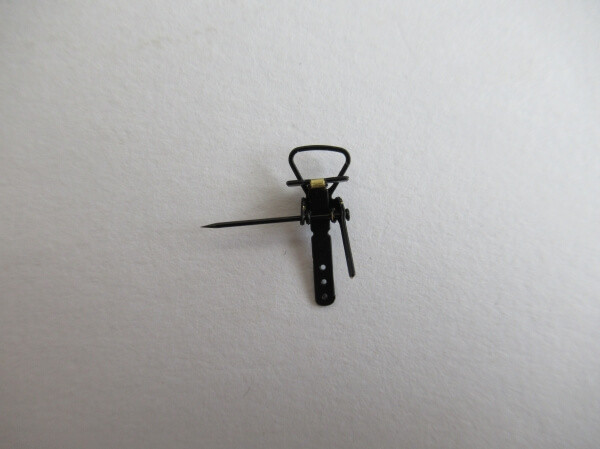

ピンを差し込んだら根本にワイヤーを巻き付けてピンが抜けないようにします。余ったピンの部分はカットして、ワイヤーがほどけないように接着剤で固定したら完成です。

Greenwich ナロー用カプラー 組み立て方
Greenwich ナロー用カプラー 組み立て方

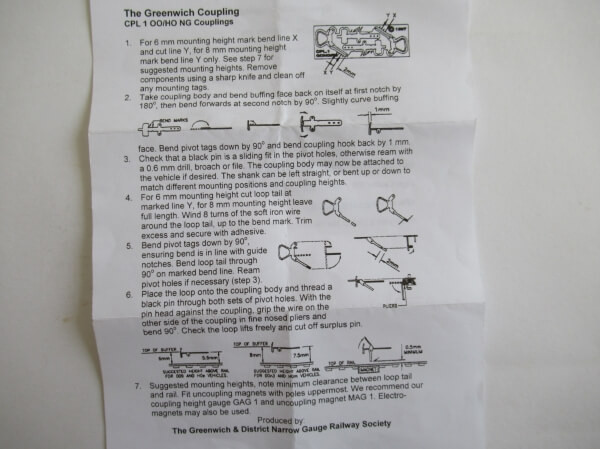

カプラーを取り付けた際のレールからの高さによっては、画像で示したフック部の先端をカットするか折り曲げる必要があります。説明書にガイドが書いてあるので確認してください。

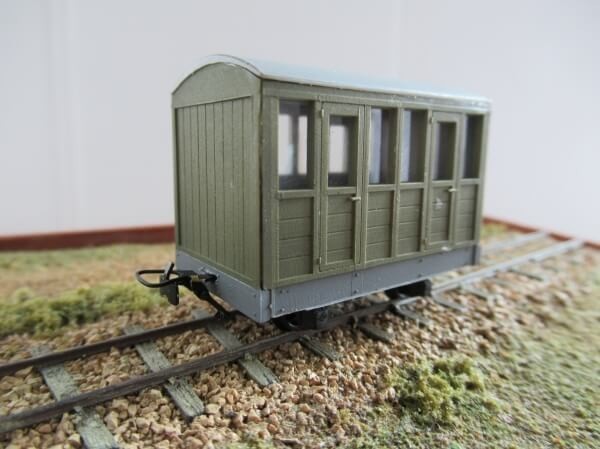

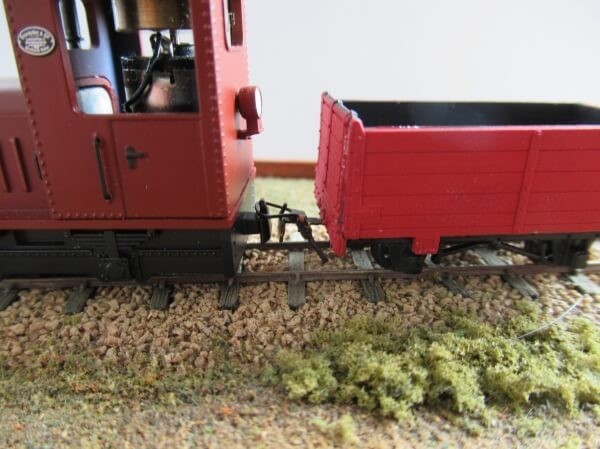

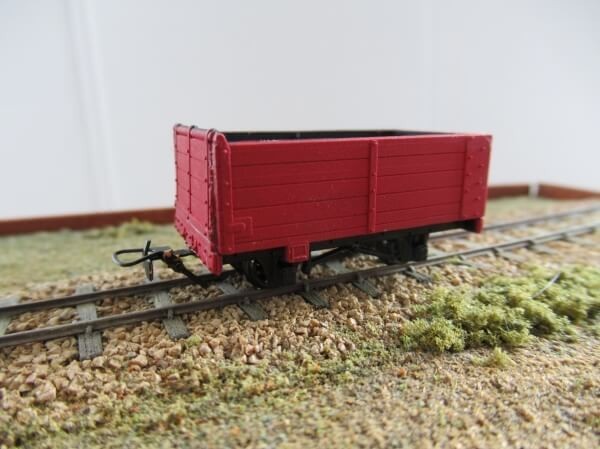

貨車キットに取り付けた例

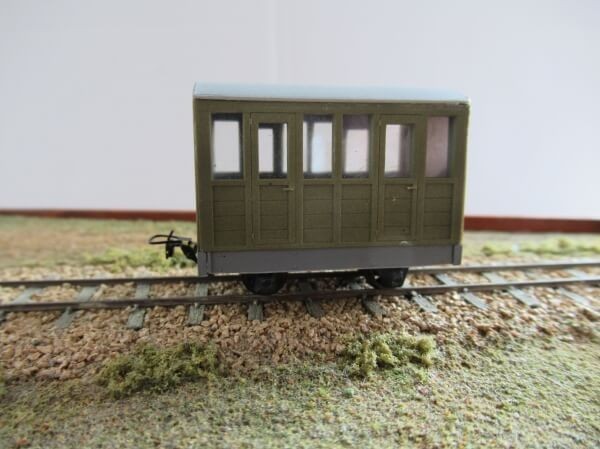

Parkside Models DM04 COACH
Greenwich ナロー用カプラー 組み立て方
Greenwich ナロー用カプラー 組み立て方
Parkside Models DM36 OPEN WAGON
Greenwich ナロー用カプラー 組み立て方
Greenwich ナロー用カプラー 組み立て方

マグネットアンカプラーとハイトゲージ

Greenwich Coupling  MAG 1 Uncoupling Magnet

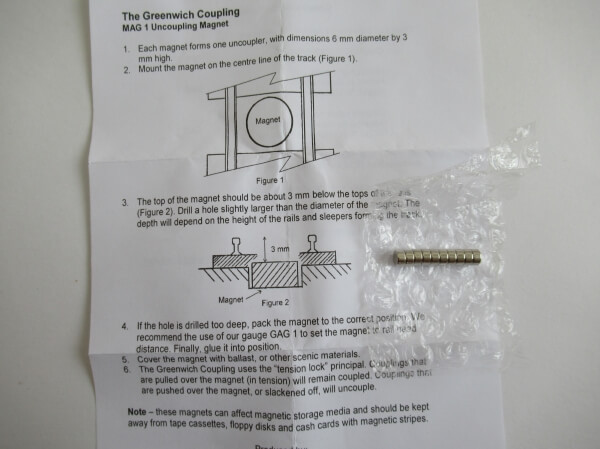

Greenwich マグネットアンカプラー
Greenwich マグネットアンカプラー

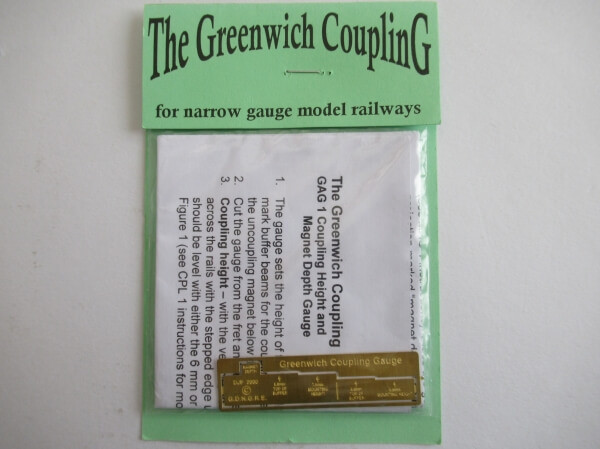

Greenwich Coupling  GAG 1 Coupling Height and Magnet Depth Gauge
f:id:narrow-gauge-shop:20180331192216j:plain

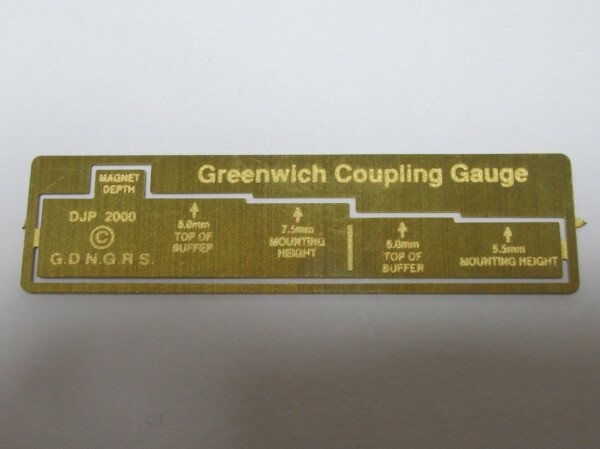

Greenwich ハイトゲージ
