トラス橋のあるHOナローゲージのミニパイクを作る

2018年7月24日加筆・修正

トラス橋のあるHOナローゲージのミニパイクを作る

当店ではHOナローのレイアウトベースを制作・販売していますが、楕円形のエンドレスにポイントレールをひとつ使った"引き込み線仕様"がメインとなっています。お客様よりいただいたご要望がきっかけで"ティンバートレッスル仕様"の制作を開始しましたが、同時に"トラス橋仕様"も商品化に向けて作っています。

関連記事>>ティンバートレッスル仕様のレイアウトベース第一弾

関連記事>>ティンバートレッスル仕様のレイアウトベース第二弾

トラス橋のあるHOナローゲージのミニパイクを作る

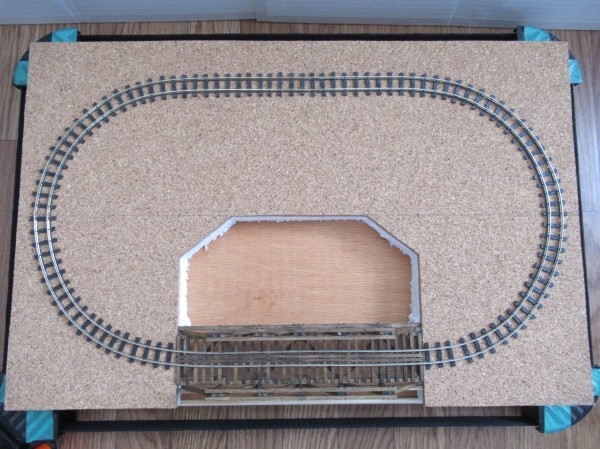

主な仕様

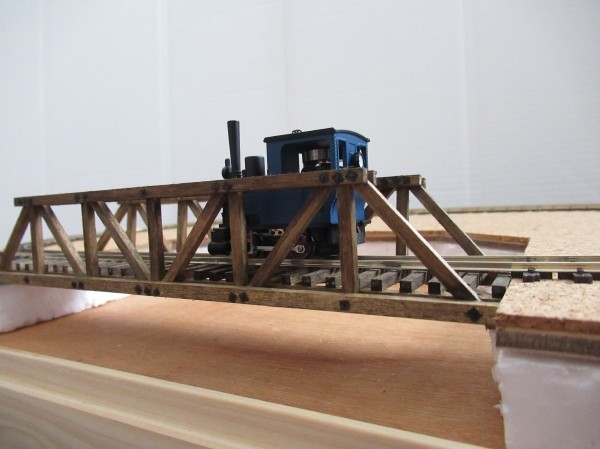

トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る
  • サイズ:ベニヤ→約436mm x 約286mm / 台枠→約450mm x 約300mm
  • レール:PECO SL-400(レール幅9mm)
  • 最小半径:約100mm
  • ベース:4mmベニヤ・20mmの発泡スチロール・4mmベニヤ・2mmコルク
  • トレッスル:幅 約40mm / 高さ 約46mm (材料:ノースイースタン)

4つのパーツで構成

トラス橋のあるHOナローゲージのミニパイクを作る
構成はティンバートレッスル仕様と同じ4つのパーツです。

  • 上段左:台枠 (パワーパック付き)
  • 上段右:ベースベニヤ
  • 下段左:レイアウトベース (トラス橋付き)
  • 下段右:かさ上げ用発泡スチロール
台枠
トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る
  • 寸法:幅 約450mm / 奥行 約300mm / 高さ 約55mm
  • 補強材:檜の角材(15mm角)
  • パワーパック:有限会社コスミックさん CP-0505 (電池式)
ベースベニヤ

トラス橋のあるHOナローゲージのミニパイクを作る

  • 寸法:幅 約436mm / 奥行 約286mm / 厚さ 4mm
  • 材料:ベニヤ(4mm)
かさ上げ用発泡スチロール

トラス橋のあるHOナローゲージのミニパイクを作る

  • 寸法:幅 約436mm / 奥行 約286mm / 厚さ 20mm
  • 材料:発泡スチロール(20mm)

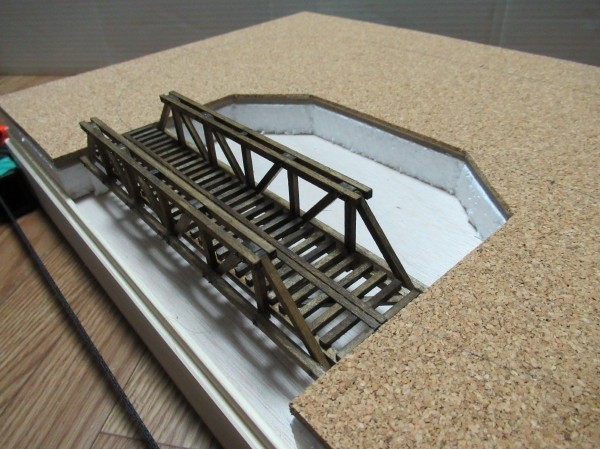

レイアウトベース (トラス橋付き)
トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る
  • 寸法:幅 約436mm / 奥行 約286mm / 厚さ 4mm
  • 材料:4mmベニヤ + 2mmコルク
  • レール:PECO HOe用( SL-400) フレキシブルレール (9mm)
  • カーブ半径:100mm
  • トラス橋:全長 約183mm / 高さ 約30mm / 幅 約50mm
化粧材
トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る
  • 材料:MDF (2.5mm)
    (木材を繊維状にほぐし、接着剤などを配合してボード状に成形したもの)

制作過程

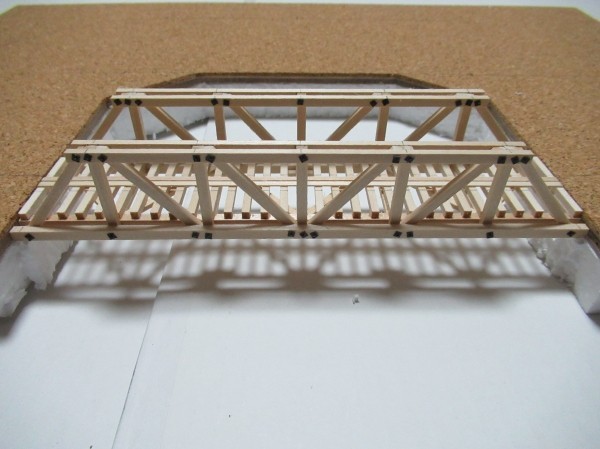

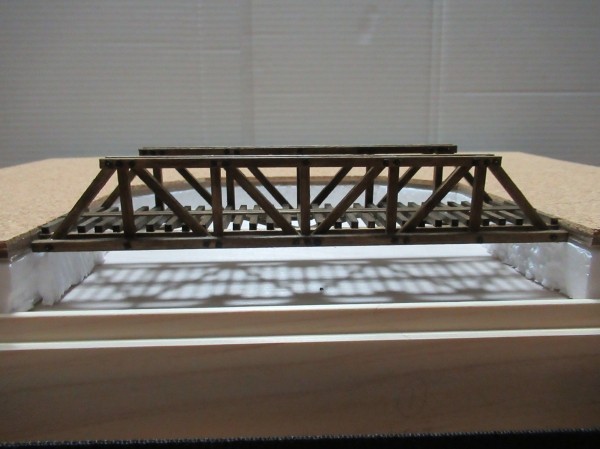

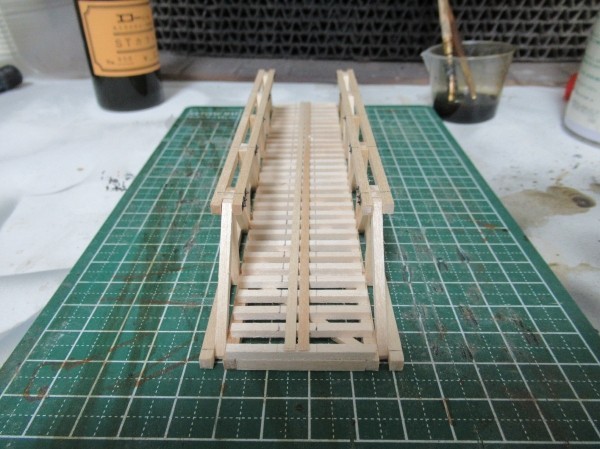

トラス橋の制作
トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る

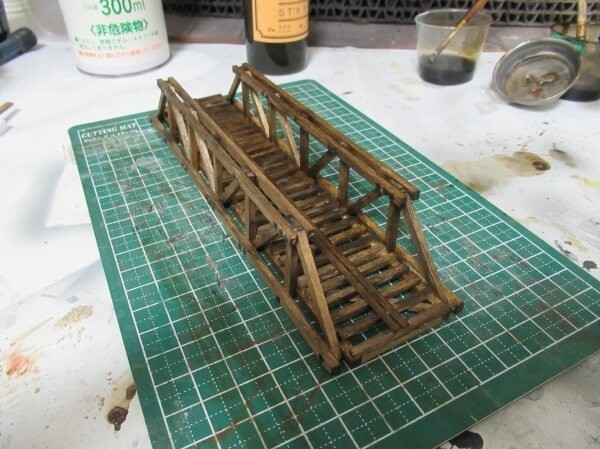

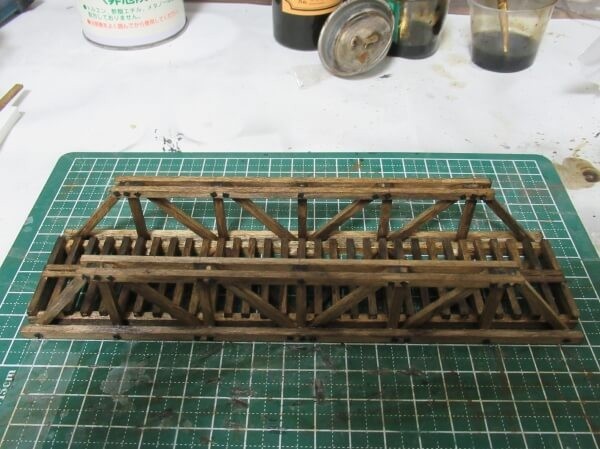

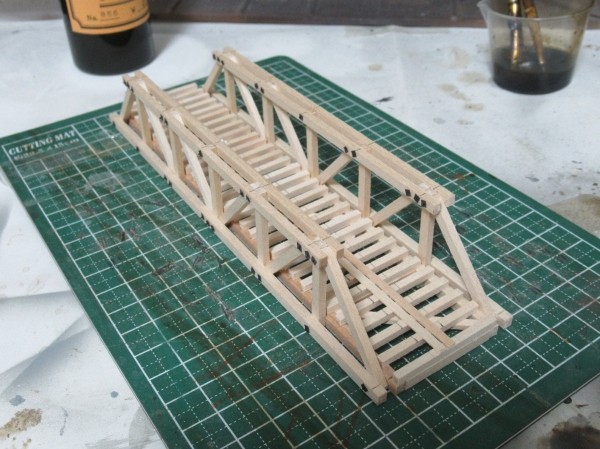

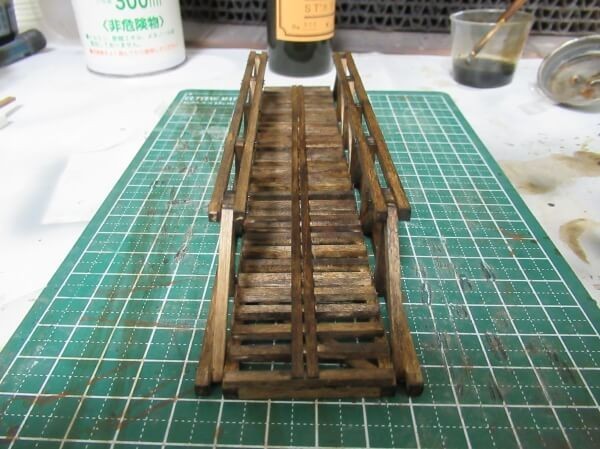

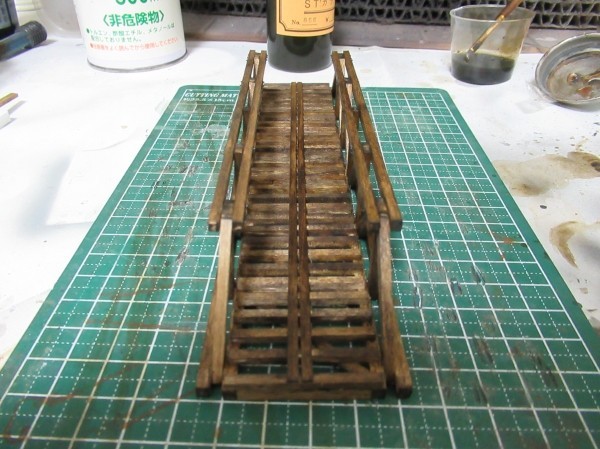

構造とデザインは、ティンバートレッスル同様、設計士でもある父によるものです。着色は、エコーモデルさんのSTウッドです。

  • 全長:約180mm / 幅:約50mm / 高さ:約30mm
  • 材料:ノースイースタン (Northeastern)
  • 着色:エコーモデルさん STウッド

関連記事>>バスウッドで作った駅舎!昭和のストラクチャーコレクション

ベースの制作

トラス橋のあるHOナローゲージのミニパイクを作る

赤枠のところがトラス部になる予定です。レールを敷く前にベースのベニヤを切り抜いて、その形に合わせてかさ上げ用の発泡スチロールも切り出します。

トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る

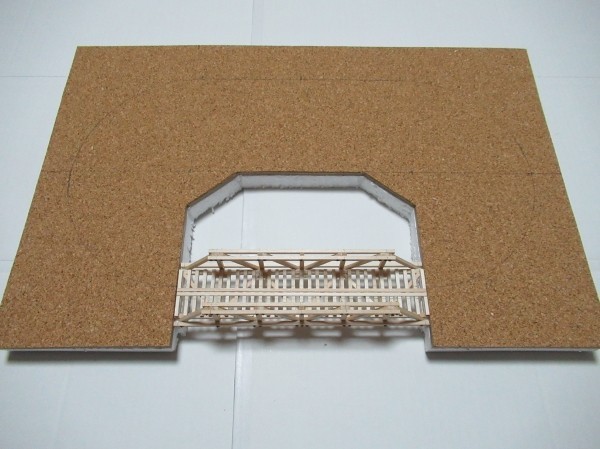

ベニヤと発泡スチロールの加工が終わったところです。かさ上げしている発泡スチロールは20mmのものです。地形の作り込みや高低差をより楽しめるように中央付近まで切り抜いてみました。

  • ベニヤ:4mm / コルク:2mm
  • 発泡スチロール:20mm

関連記事>>ベニヤと発泡スチロールの切り方と注意点

ベースに仮置き
トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る

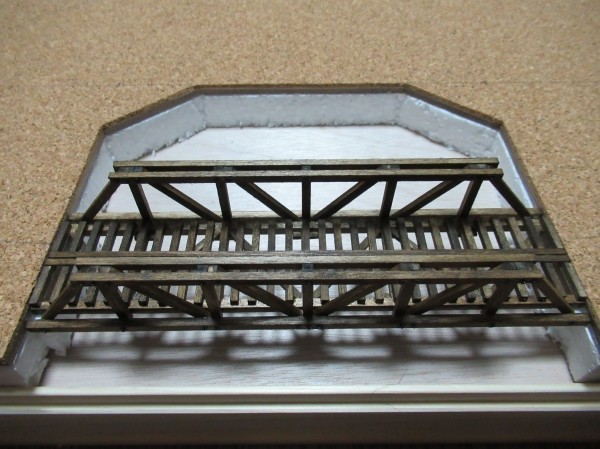

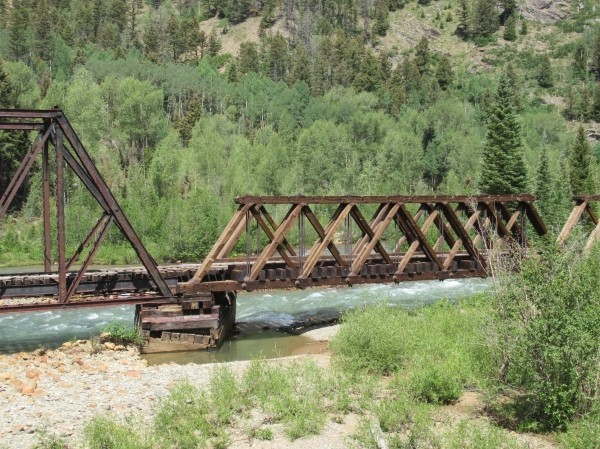

イメージは私がデンバー出張の際に見たトラス橋です。右下の画像はデュランゴ&シルバートン狭軌鉄道に乗った時のもので、これを見た時からトラス橋をレイアウトベースに組み込みたいと思っていました。

※写真の実物はダブルワーレントラスですが、今回制作したのはプラットトラスです。

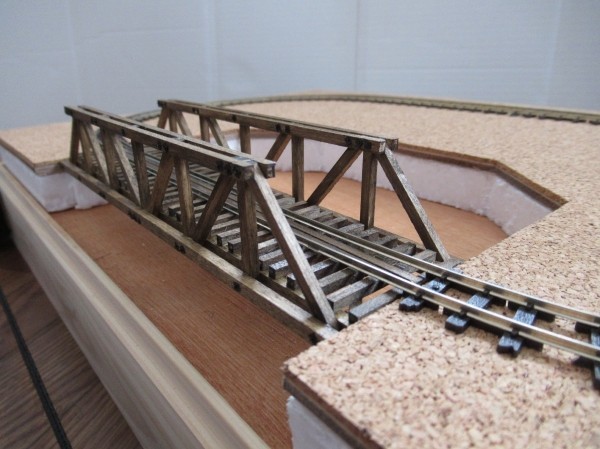

レール敷設
トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る
  • 使用したレール:PECO SL-400 OO-9/HOe用(軌間9mm) フレキシブルレール
  • 最小半径:約100mm

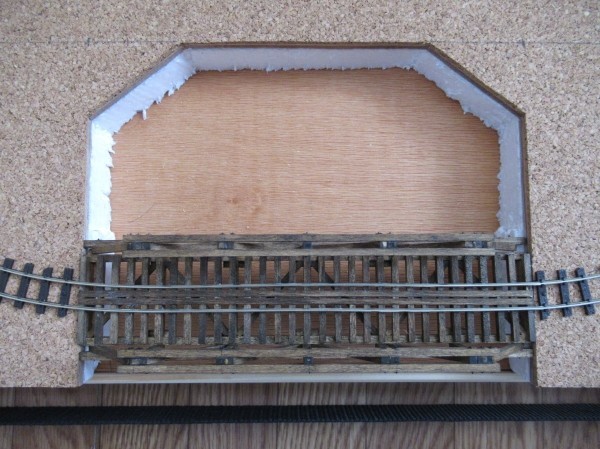

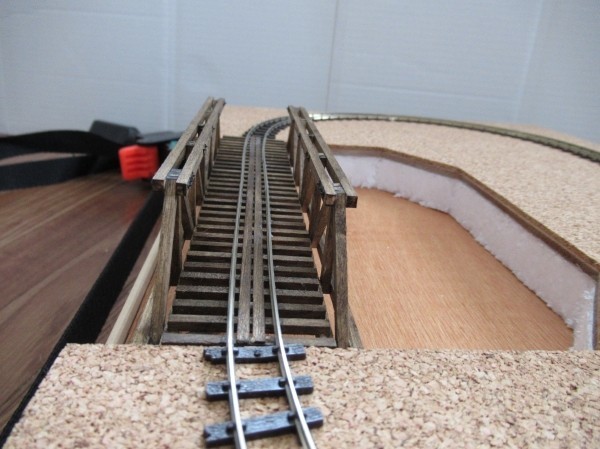

トラス部分はPECOのフレキについている枕木を取り除き、接着剤の点付けで固定しています。

関連記事>>PECOのフレキシブルレールでミニレイアウトを作る手順とコツ

ベースの化粧材
トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る

発泡スチロールでかさ上げしたベースの化粧材です。MDF材はカッターで簡単に切れるので使い勝手が良い材料です。お好みの色に着色するのもおすすめです。

専用のアクリルケース
トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る

当店のレイアウトベース専用のアクリルケースです。画像は通常のA3サイズのケースよりも高さがある仕様です。内寸で35cmあるので、トンネルや山を作っても余裕があります。

ストラクチャーや車両との組み合わせ
トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る
f:id:narrow-gauge-shop:20180724132642j:plain
トラス橋のあるHOナローゲージのミニパイクを作る

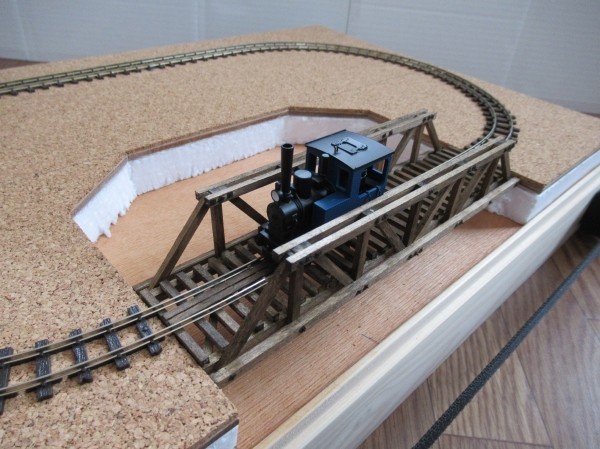

メインはトラス橋なのでパワーパックが来る正面側に橋を設置しましたが、向こう正面の直線部分にちょっとしたホームと待合所を設置してみるのも良いです。そうすることでどちらの向きからも見応えがあります。ちなみに、仮置きしたホームと待合所は木曽森林の赤沢森林鉄道をイメージして作ったものです。

関連記事>>フルスクラッチで作るHOスケール(1/87)のストラクチャー

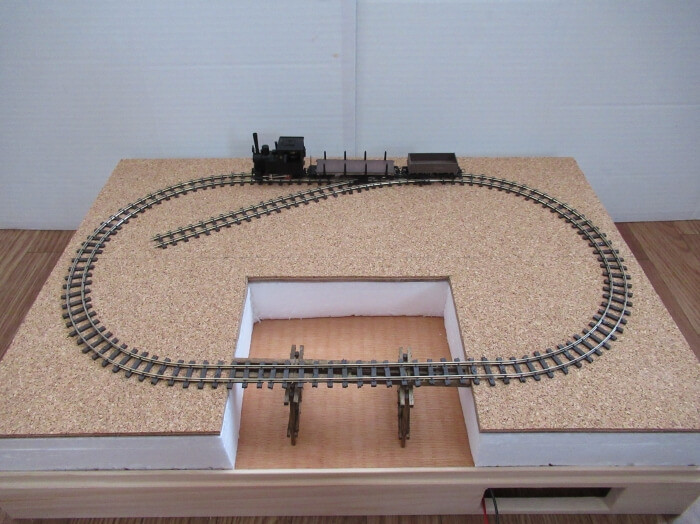

ティンバートレッスル仕様の紹介

トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る
トラス橋のあるHOナローゲージのミニパイクを作る

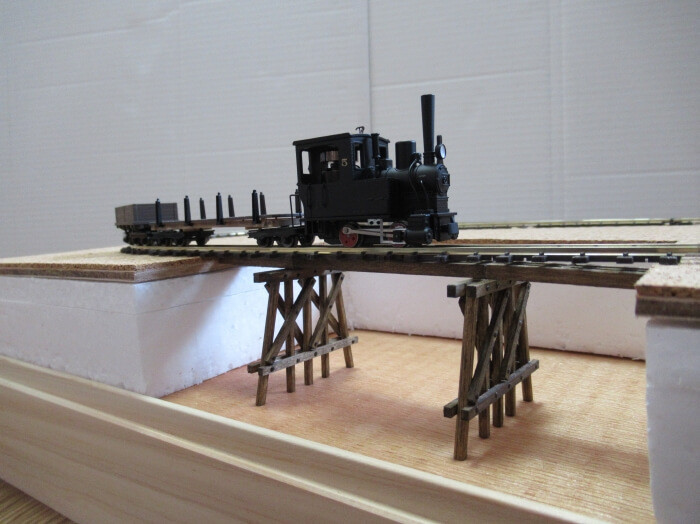

ティンバートレッスル仕様は、直線とカーブの2種類を作りました。直線バージョンは、まだ未完成ですが、それぞれ別記事にて制作過程をまとめてあります。近日中にショップの商品ページにも掲載します。

関連記事>>A3 レイアウトベース ティンバートレッスル カーブ仕様

関連記事>>A3 レイアウトベース ティンバートレッスル 直線仕様

カーブバージョンは現在ヤフーオークションに出品中です。
