余ったレールを有効活用!Nゲージの極小レイアウトの作り方!

余ったレールでできる!Nゲージの極小レイアウトの作り方!

レイアウト制作で余ったレールを有効活用して、手のひらサイズの極小レイアウトの作り方を解説します。

以前、"PECOのフレキで卓上ミニレイアウトを作る手順と注意点"という記事で、HOナローの真円型ミニレイアウトをご紹介しました。今回は楕円(小判型)のNゲージ極小レイアウトを作ります。

余ったレールでできる!Nゲージの極小レイアウトの作り方!

今回使ったもの

余ったレールでできる!Nゲージの極小レイアウトの作り方!

主な材料と道具です。ちょっと特殊なものは左上に写っているレールベンダーです。

ベース

余ったレールでできる!Nゲージの極小レイアウトの作り方!

4mmのベニヤと2mmのコルクを貼り合わせたものです。大きさは約210mm x 145mmで、半径40ミリでけがきました。

Fast Tracks レールベンダー
余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!

極小半径のレイアウトでは、このレールベンダーが活躍します。特に半径100mm以下のレイアウトではフレキシブルレールを曲げた時の反発力が非常に強く、しっかりと曲げ癖を付ける必要があります。

関連記事>>>レールベンダーを使ってレールをきれいに簡単に曲げる方法

フレキシブルレール
余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!

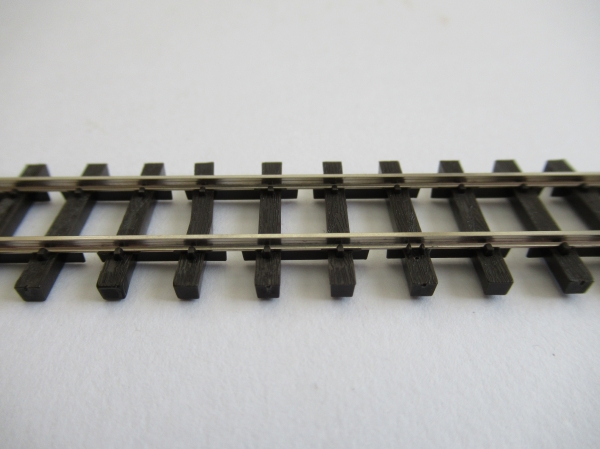

PECOのNゲージ用フレキシブルレール(SL-300)です。レイアウトのサイズにもよりますが、今回のサイズであれば30~40cmのものが2本あれば充分です。

金属ジョイナーとレール固定ピン
余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!

レール接続用のジョイナーとレールを固定するためのピンです。共にPECO製を使いました。

フィーダー線

余ったレールでできる!Nゲージの極小レイアウトの作り方!

電源供給用のフィーダー線です。ホームセンターなどでも売っている一般的な赤黒の配線です。

主な道具

余ったレールでできる!Nゲージの極小レイアウトの作り方!

使用した道具は、以下の4つです。

  • 金ヤスリ
  • ニッパー
  • レールニッパー
  • ピンバイス

極小レイアウトの制作手順

基本的には、HOナローの真円ミニレイアウトと製作手順は同じです。大きな違いとして、今回は楕円のレイアウトなのでベンダーで曲げつつ直線部分も作るということ。それでは、ひとつひとつ手順を解説します。

①ジョイナーにフィーダー線を取り付ける
余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!

赤黒の配線の先っぽを5mmほど剥き、直角に曲げてジョイナーにはんだ付けします。

関連記事>>>PECOのフレキシブルレールにフィーダー線を取り付ける手順

はんだが苦手な方やはんだコテをお持ちでない方は、以下の商品がおすすめです。

余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!

PECOの配線済みジョイナーです。画像はコード55とコード80用ですが、その他のコードに対応したものもあります。フィーダー線を用意する必要もなく、はんだの手間も省けるのでおすすめの商品です。

②フィーダー線用の穴をあける
余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!

ベースに3~4mmのピンバイスでフィーダー線を通す穴をあけます。穴を大きくしすぎると、バラストを撒いた時に面倒なので注意してください。

③レールを引き抜く
余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!

ベンダーで曲げるために枕木から一旦レールを引き抜く必要があります。無理に引っ張ると変な曲げ癖が付いてしまうので、真っ直ぐ抜くようにしてください。

④レールを曲げる
余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!

いよいよレールを曲げていきますが、冒頭でも書いた通り今回は楕円(小判型)なので"ベンダーで曲げつつ直線部分も作る"ことになります。

関連記事>>>レールベンダーを使ってレールをきれいに簡単に曲げる方法

はじめにけがき線にレールを合わせて、直線とカーブの境にスミ付けをします。

余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!

スミの位置にベンダーのローラーを合わせて、黒いネジを締めあげます。今回は目盛を「4」に合わせました。ローラーに沿わせて癖付けをしますが、その際にレールを引き抜くのではなく、送り出すイメージで慎重に曲げていきます。

余ったレールでできる!Nゲージの極小レイアウトの作り方!

手前の直線部分が少々曲げすぎた感がありますが、この程度なら枕木に戻して固定しながら調整できます。

余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!

外側レールも同じように曲げ癖を付けます。外側は内側レールよりも若干ネジを緩めにして癖を付けます。

余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!

左半分のレールに曲げ癖を付けた状態です。同じ要領で右半分用のレールにも曲げ癖を付けてください。

⑤レールに枕木を戻す
余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!

この作業が一番面倒かもしれません。枕木は2本のレールに同時に通します。片方だけを先に通してしまうと入れづらくなり大変です。

☑ワンポイントアドバイス
余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!
  • 枕木は4~5本ずつにバラしてから通す。
  • 枕木の間隔が開きすぎるところは、裏の繋ぎをカットする。
余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!

左の画像が枕木裏の繋ぎをカットする前で、右がカットして枕木の間隔を調整した状態です。不自然に開いていた感覚が修正されているのがわかると思います。

⑥レールを固定する
余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!

最初にあけた穴にフィーダー線を通して、ジョイナーをレールに差し込み、けがき線に合わせてレールを固定します。

関連記事>>>PECOのフレキシブルレールを固定する方法

余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!

0.3mm~0.5mmくらいのピンバイスで枕木に先行穴をあけて、そこにピンを差し込みます。Nゲージの枕木は幅が細いので、ピンがはずれないように注意してください。

余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!

左半分の固定が終わったところです。接続箇所は直線部分の中間にするので、余った部分はレールニッパーでカットします。

余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!

同じ要領で右半分も固定して、最後にジョイナーで接続すれば完成です。固定ピンは枕木3本間隔で打っていますが、カーブ部分などずれやすい箇所には適宜追加してください。

関連記事>>>レールニッパーを使ってレールをきれいに切断するコツ

⑦枕木を追加する
余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!

ジョイナーで接続した箇所はどうしても枕木の間隔が開いてしまいます。このままでは不自然なので、最後に枕木を追加しましょう。

手法はいろいろありますが、私は枕木を3分割して接着剤で留めてしまいます。犬釘の表現を潰さないようにカットするのがコツです。

余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!

枕木を追加した状態です。フィーダー線の穴を隠せるだけでなく、ジョイナーも目立たなくなります。

⑧固定ピンをカットする
余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!

最後に裏に飛び出している固定ピンをカットします。ニッパーでカットしたあとに金ヤスリをけると、引っかかりもなく綺麗に仕上がります。

⑨台枠にセットする
余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!
余ったレールでできる!Nゲージの極小レイアウトの作り方!

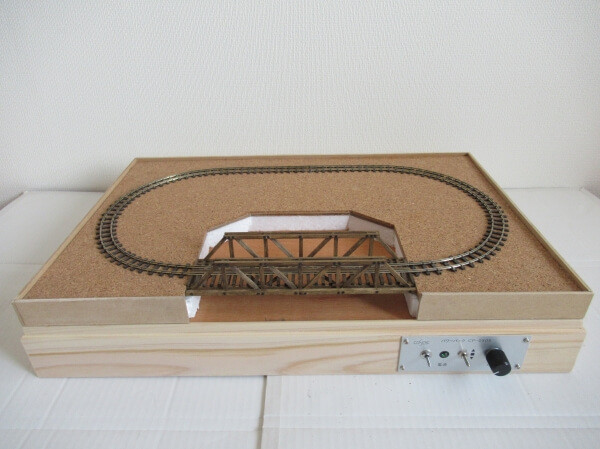

当店のA5サイズのレイアウトベースに収めてみました。コスミックさんの電池式パワーパックを使用しているので、持ち運びも容易で置き場所も制限されません。

今まではHOナローのレールで作ったものを販売していましたが、近日中にNゲージ仕様も追加します。興味がある方は、当店のレイアウトベースの商品ページをチェックしてください。

商品ページ>>>レイアウトベース一覧
