ティンバートレッスルのあるHOナローゲージのミニパイクを作る

2018年7月22日加筆・修正

ティンバートレッスルのあるHOナローゲージのミニパイクを作る

当店のレイアウトベースを購入してくださったお客様より、"ティンバートレッスル仕様"を販売してほしい"とのご要望をいただいていました。私自身もずっと作りたいと思っていたのですが、なかなか時間がとれず・・・。

しかしこのたび、ようやく完成し商品化が実現したので、商品の仕様や制作過程を画像とともに紹介します。

関連記事>>A3 レイアウトベース トラス橋仕様

関連記事>>A3 レイアウトベース ティンバートレッスル 直線仕様

ティンバートレッスルのあるHOナローゲージのミニパイクを作る

主な仕様

A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース
  • サイズ:ベニヤ→約436mm x 約286mm / 台枠→約450mm x 約300mm
  • レール:PECO SL-400(レール幅9mm)
  • 最小半径:約100mm
  • ベース:4mmベニヤ・20mmの発泡スチロールx2・4mmベニヤ・2mmコルク
  • トレッスル:幅 約40mm / 高さ 約46mm (丸棒以外はノースイースタン)
4つのパーツで構成

A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース

ティンバートレッスル付きレイアウトベースは、以下の4つのパーツで構成されています。

  • 上段左:台枠 (パワーパック付き)
  • 上段右:レイアウトベース (ティンバートレッスル付き)
  • 下段左:ベースベニヤ
  • 下段右:かさ上げ用発泡スチロール

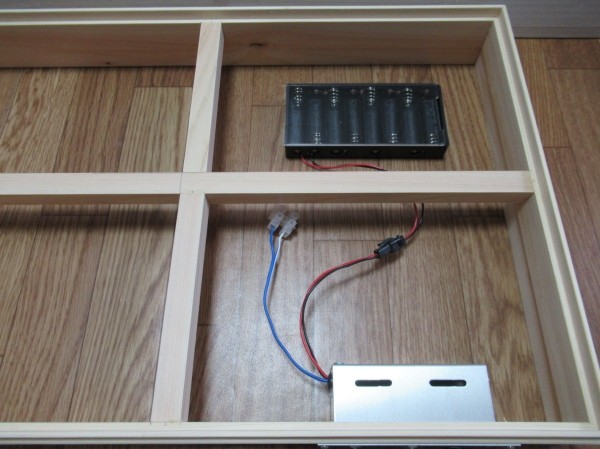

台枠
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース
  • 寸法:幅 約450mm / 奥行 約300mm / 高さ 約55mm
  • 補強材:檜の角材(15mm角)

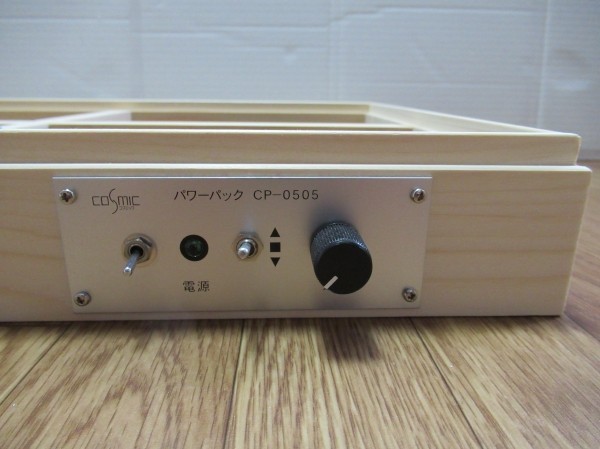

  • パワーパック:有限会社コスミックさん CP-0505 (電池式)

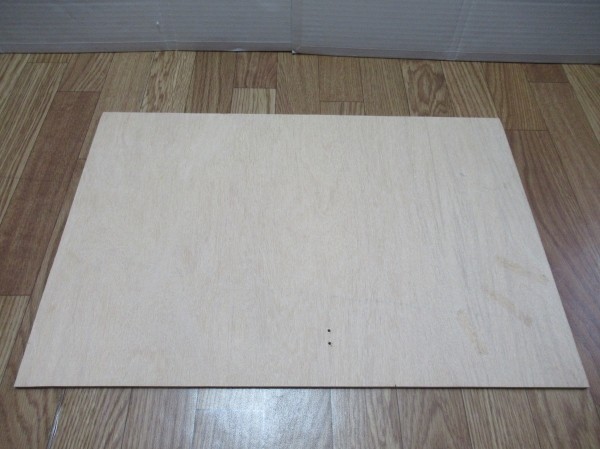

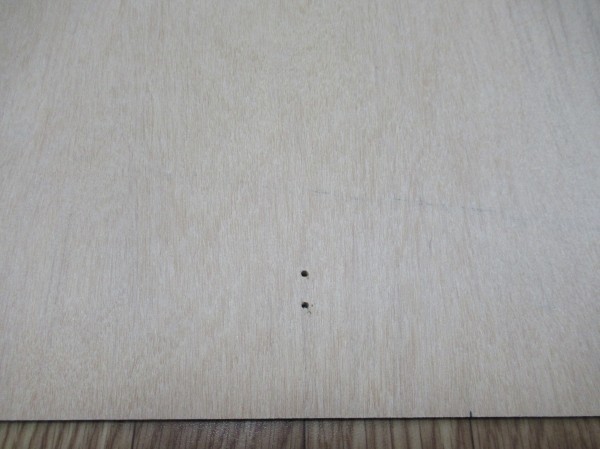

ベースベニヤ
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース
  • 寸法:幅 約436mm / 奥行 約286mm / 厚さ 4mm
  • 材料:ベニヤ(4mm)

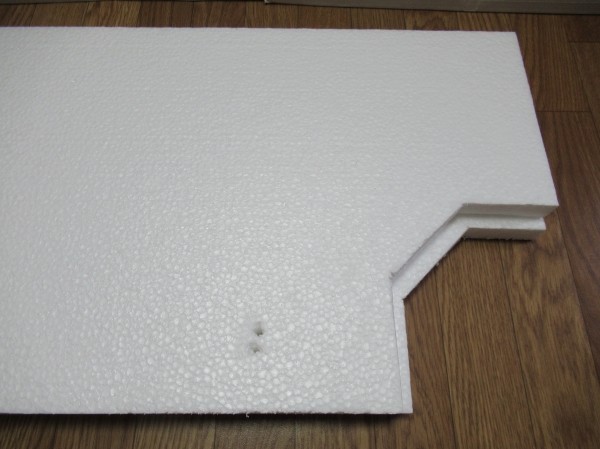

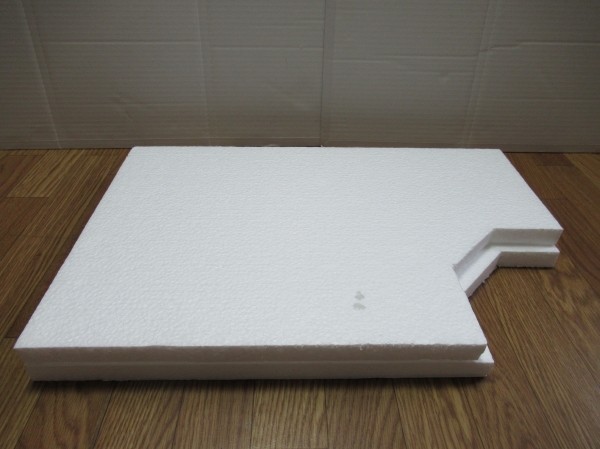

かさ上げ用発泡スチロール
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース
  • 寸法:幅 約436mm / 奥行 約286mm / 厚さ 40mm(20mmx2)
  • 材料:発泡スチロール(20mm)
レイアウトベース (ティンバートレッスル付き)
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース
  • 寸法:幅 約436mm / 奥行 約286mm / 厚さ 4mm
  • 材料:4mmベニヤ + 2mmコルク
  • レール:PECO HOe用( SL-400) フレキシブルレール (9mm)
  • カーブ半径:100mm
  • ティンバートレッスル:高さ 約46mm / 幅 約41mm
化粧材
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース
  • 材料:MDF (2.5mm)
    (木材を繊維状にほぐし、接着剤などを配合してボード状に成形したもの)

制作過程

ティンバートレッスルの制作
ティンバートレッスルのあるHOナローゲージのミニパイクを作る
ティンバートレッスルのあるHOナローゲージのミニパイクを作る
ティンバートレッスルのあるHOナローゲージのミニパイクを作る
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース

最初に着手したのはティンバートレッスルの試作品作りです。新しいものを作る際には、試作品作りはイメージを膨らませるために非常に重要な作業です。構造は設計士でもある父に考えてもらいました。

  • 丸棒:ラミ (直径3mm)
  • 角材:ノースイースタン (4種類)
ティンバートレッスルの完成品
ティンバートレッスルのあるHOナローゲージのミニパイクを作る
ティンバートレッスルのあるHOナローゲージのミニパイクを作る
ティンバートレッスルのあるHOナローゲージのミニパイクを作る

試作品を改良して完成したティンバートレッスルです。着色は、ストラクチャー制作でも愛用している"エコーモデルさん""STカラー"です。木材との相性が抜群でおすすめの着色剤です。

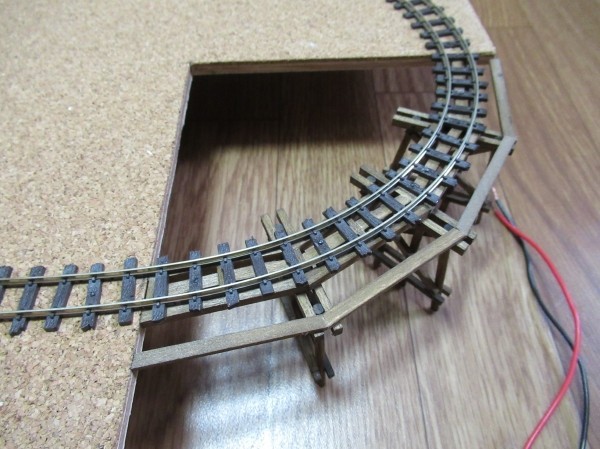

レイアウトベースに仮置き
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース

ベース側も試作品を作り、完成したティンバートレッスルを合わせます。発泡スチロールは、購入されたお客様の好みで成形できるように多少余裕をもってカットしてあります。

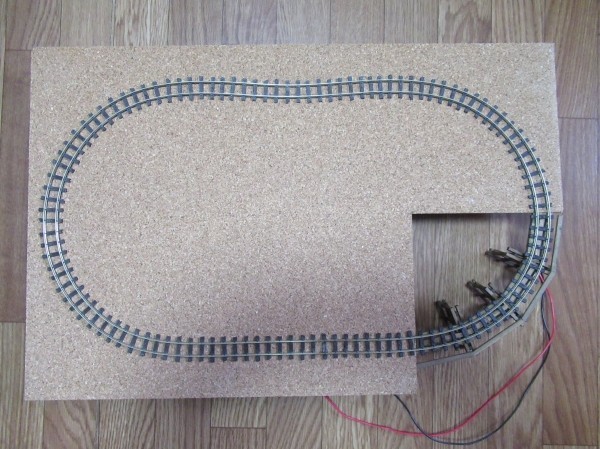

レールの敷設と試走
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース
  • 使用したレール:PECO SL-400 OO-9/HOe用(軌間9mm) フレキシブルレール
  • 最小半径:約100mm
  • 試走車両:ミニトレインズ 5044 HOナロー (9mm) クラウス Bタンク

シンプルなエンドレスのレイアウトでも、ティンバートレッスルが入るとガラッと雰囲気が変わります。


HOナロー レイアウトベース ティンバートレッスル仕様 ~ミニトレインズ クラウス Bタンク~

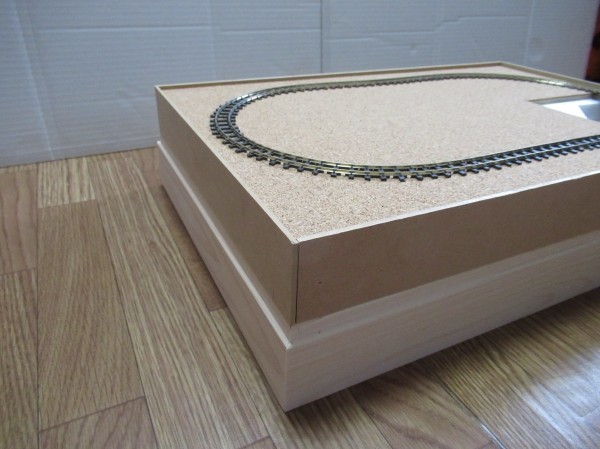

ベースの化粧材
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース

発泡スチロールでかさ上げしたベースの化粧材です。MDF材はカッターで簡単に切れるので使い勝手が良い材料です。

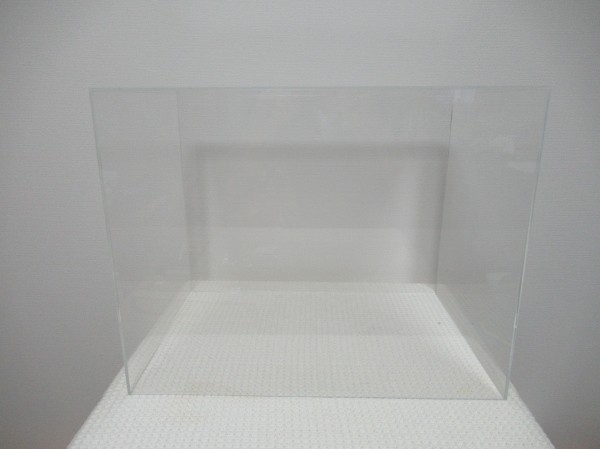

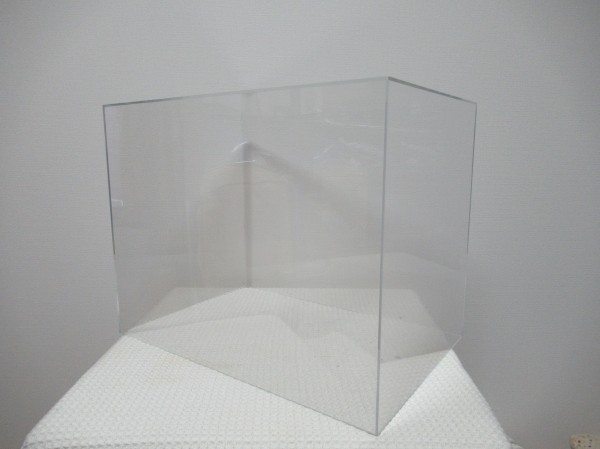

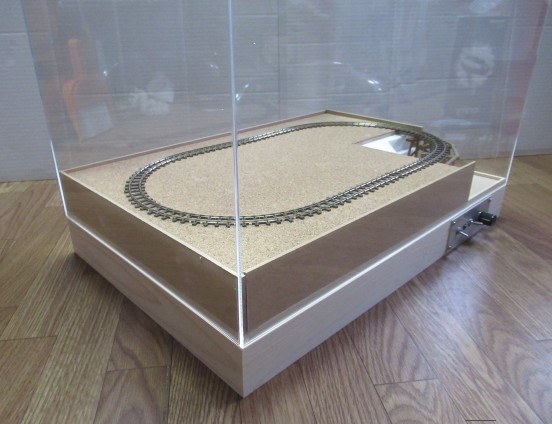

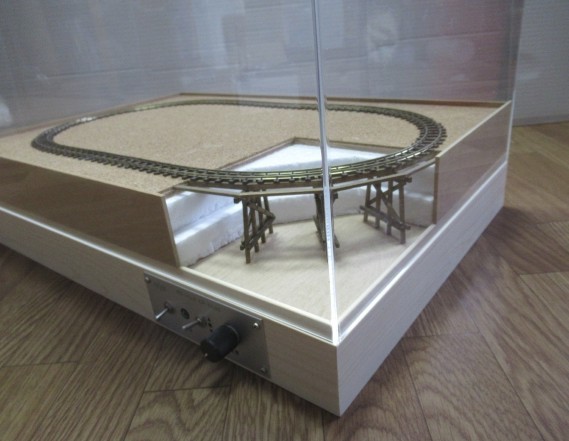

専用のアクリルケース
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース
A3サイズ HOe (9mm/コード80) 小型ナローパイク ティンバートレッスル付き レイアウトベース

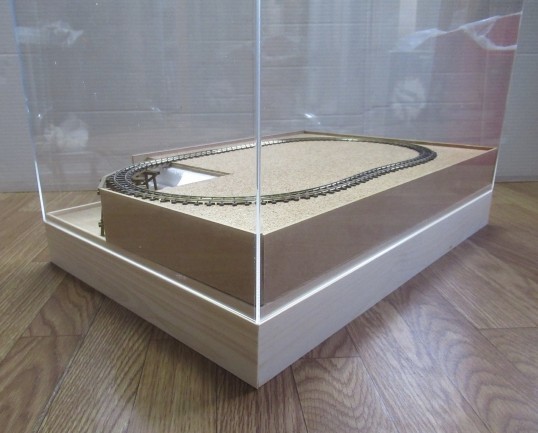

当店のレイアウトベース専用のアクリルケースです。画像は通常のA3サイズのケースよりも高さがある仕様です。内寸で35cmあるので、トンネルや山を作っても余裕があります。

ティンバートレッスルの別バージョンとトラス橋仕様

ティンバートレッスルのあるHOナローゲージのミニパイクを作る
ティンバートレッスルのあるHOナローゲージのミニパイクを作る

他にも直線部分をティンバートレッスルにしてあるバージョンと、トラス橋にしてあるバージョンがあります。それぞれ別記事にて制作過程をまとめてあります。近日中にショップの商品ページにも掲載します。

関連記事>>A3 レイアウトベース トラス橋仕様

関連記事>>A3 レイアウトベース ティンバートレッスル 直線仕様
